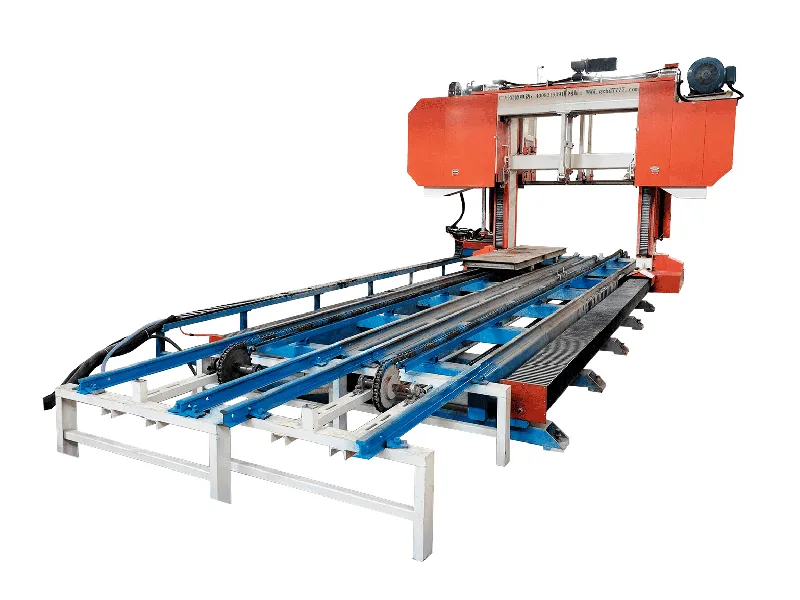

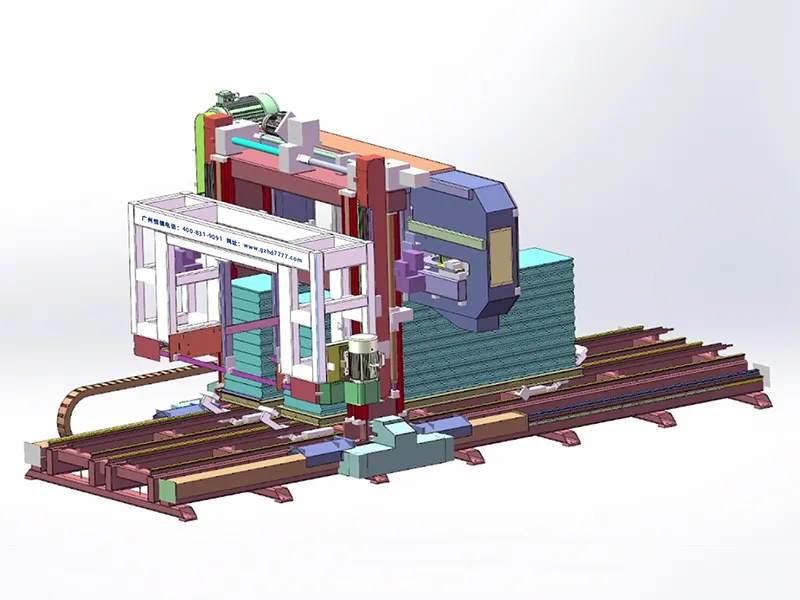

قاطعة عمودية وأفقية ثنائية المسار مع هيكل جسري لقطع الكتل والألواح الخرسانيةDouble-Track Gantry Horizontal & Vertical Concrete Cutter
(منشار القطع المتعارض، قطع عمودي وأفقي)
قاطعة عمودية وأفقية ثنائية المسار مع هيكل جسري لقطع الكتل والألواح الخرسانيةDouble-Track Gantry Horizontal & Vertical Concrete Cutter
(منشار القطع المتعارض، قطع عمودي وأفقي)

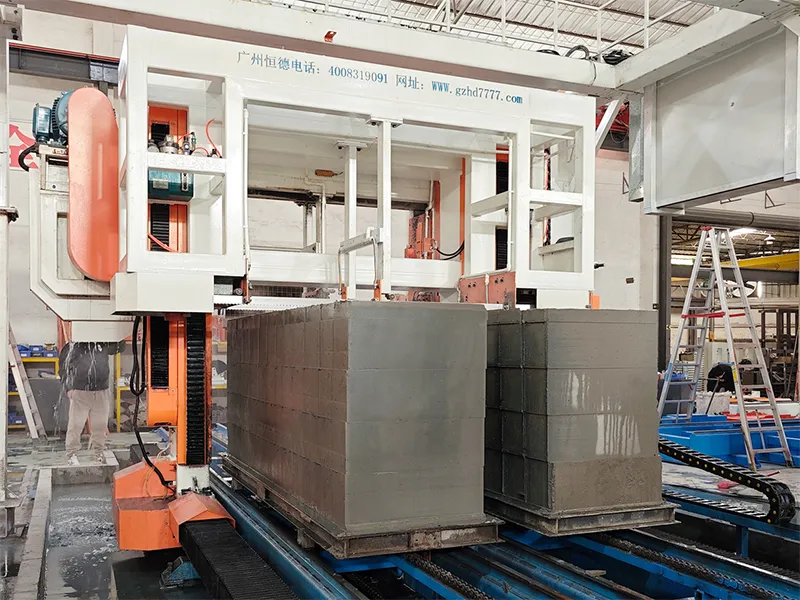

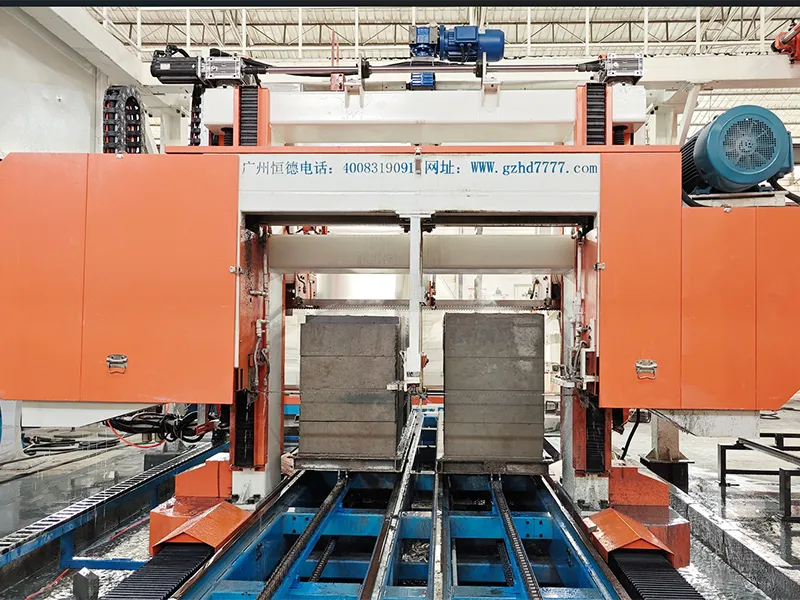

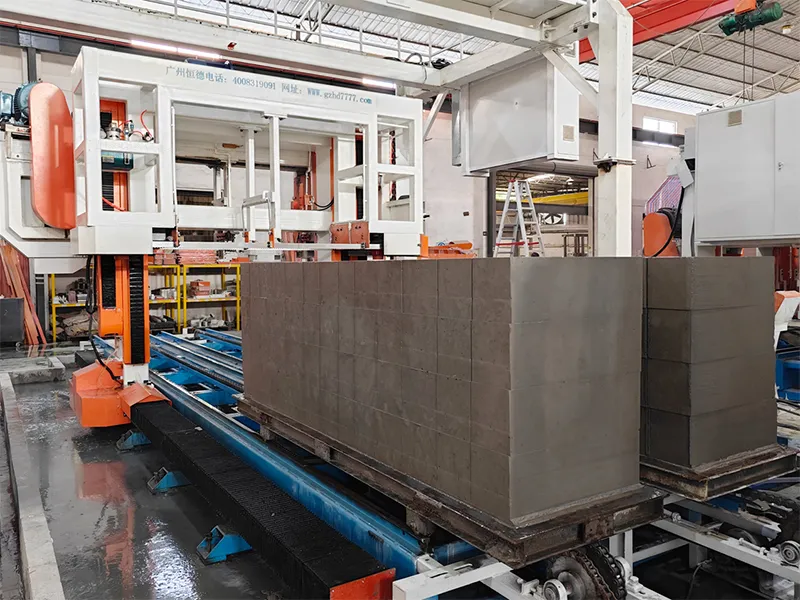

تتميز هذه القاطعة بأنها مزودة بنظام مزدوج المسار ومزودو بشفرة منشار أفقية وأخرى عمودية، حيث تقوم بإنجاز عمليات القطع الأفقي والرأسي للكتل الخرسانية بشكل مستقل، وتقطع كتلتان خرسانيتين في وقت واحد. كما أن أبعاد الكتل الخرسانية هي:
3.0 متر × 0.8 متر × 0.6 متر مع حجم قطع واحد يبلغ 2.4 متر مكعب
الطاقة الاستيعابية: 6 إلى 7 متر مكعب في الساعة
4.2 متر × 1.2 متر × 0.6 متر مع حجم قطع واحد يبلغ 6 متر مكعب
الطاقة الاستيعابية: 13 إلى 15 متر مكعب في الساعة
المواصفات
- الموديل: HDPSYTJ-002
- الأبعاد 7000 × 4200 × 3350 مم
- الطاقة: 38.0 كيلو وات
- قطر عجلة الحدافة (دولاب الموازنة(: 600 مم (قطع رأسي)
- 900 مم (قطع أفقي)
- سرعة القطع: 10 إلى 12 متر مكعب/ساعة
ملاحظة: يمكن إجراء كل من القطع الأفقي والرأسي بأي حجم ضمن نطاق قطر الحذافة. تشمل العروض الشائعة 100 مم، و120 مم، و150 مم، و200 مم، و300 مم، بينما تشمل الارتفاعات الشائعة 100 مم، و120 مم، و150 مم، و200 مم، و250 مم، و300 مم.
الميزات
- القطع المزدوج: منشار واحد لتنفيذ عمليتي القطع الأفقي والرأسي، مما يقلل من تكاليف الاستثمار في شراء قاطعات مستقلة.
- سهولة ضبط الحجم: يتم التحكم فيه بالكامل بواسطة نظام التحكم PLC، وإدخال أبعاد القطع المطلوبة (أي حجم في حدود 600 مم)، ويتم إكمال مهمة القطع تلقائيًا، مما يجعل إدارة المصنع أسهل.
- الدقة والأبعاد الجمالية: هامش خطأ حجم القطع أقل من 1 مم. يتم التحكم في عملية التقطيع بالكامل بواسطة حاسوب دقيق (لا تغادر الكتلة الخرسانية اللوحة السفلية)، مما يضمن دقة عالية وسطحًا أملسًا وجميلاً.
- توفير العمالة: يمكن لشخص واحد إكمال عملية القطع.
- سهولة استبدال شفرات المنشار: يمكن تغيير شفرات المنشار في غضون دقيقة إلى دقيقتان.
- تحد من الخسائر وتكاليف القطع: يقطع رأس المنشار عموديًا لأسفل دون ضغط سلبي، مما يقلل من الاحتكاك على شفرة المنشار، وبالتالي يجعلها أكثر متانة ويطيل من عمرها مما يوفر التكاليف.
- الكفاءة والأداء العالي: يمكنها قطع الخرسانة شبه الجافة والرطبة ( بضغط 0.5 إلى 2 ميجاباسكال) والخرسانة الصلبة (3.5 إلى 5 ميجا باسكال)، مما يضمن قطعًا دقيقًا وعالي الجودة لمختلف التطبيقات.
- متعددة الوظائف: يمكنها قطع كتل الخرسانة الخلوية الرغوية (NAAC)، والكتل الخرسانية الرغوية المعزولة EPS، والكتل الخرسانية خفيفة الوزن مثل كتل السيراميك أو البيرلايت.
