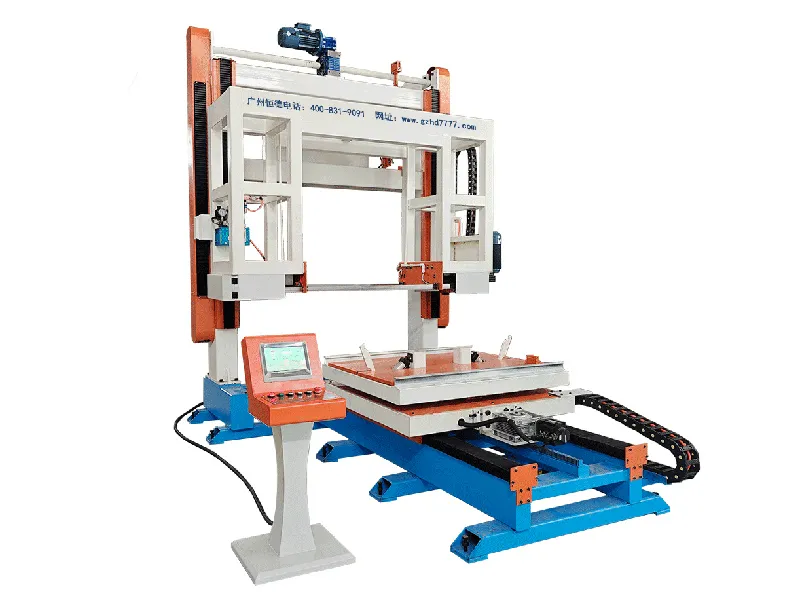

قاطعة الكتل والألواح الخرسانية أحادية الرأس مع هيكل جسري وطاولة دوارةSingle-Head Gantry Concrete Cutter with Rotary Table
(أكوام مزدوجة)
قاطعة الكتل والألواح الخرسانية أحادية الرأس مع هيكل جسري وطاولة دوارةSingle-Head Gantry Concrete Cutter with Rotary Table
(أكوام مزدوجة)

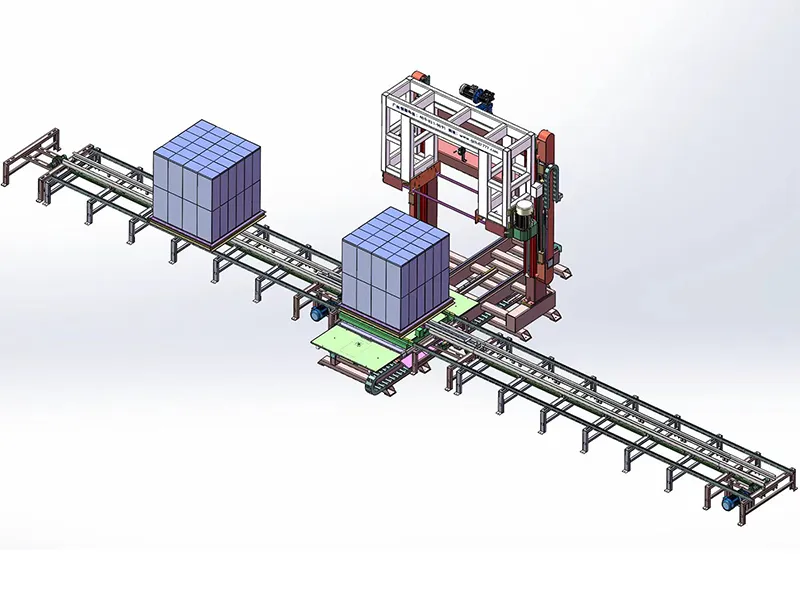

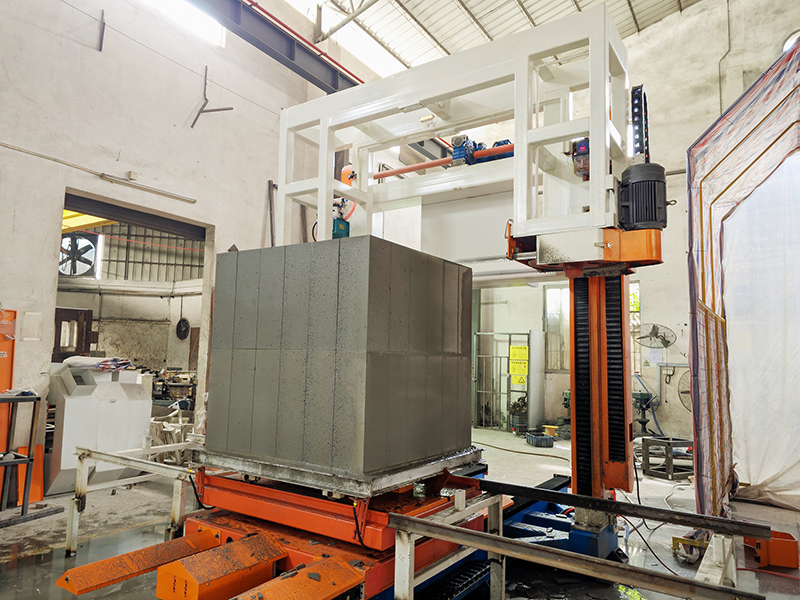

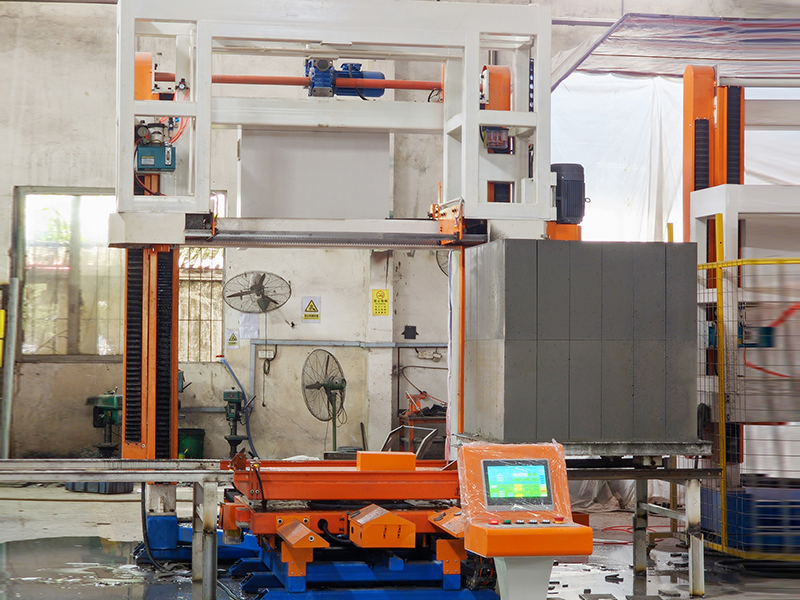

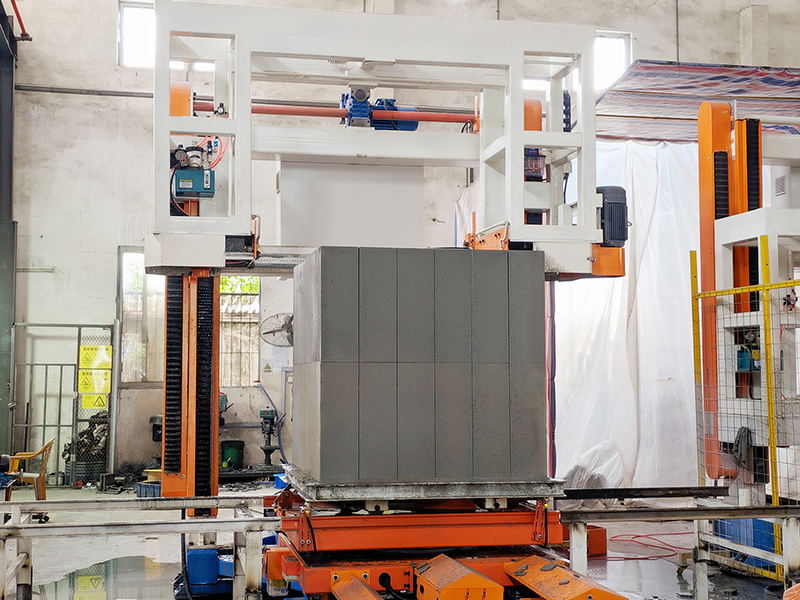

تم تصميم هذه الماكينة المزودة بطاولة دوارة لقطع الكتلة الخرسانة بمرة واحدة، حيث تبلغ أبعاد الكتلة الخرسانية 1.2 متر طولاً، و1.2 متر عرضاً، و1.2 متر ارتفاعاً، مع قياس قطع يبلغ 1.72 متر مكعب بالمرة الواحدة، كما أن اللوحة السفلية للقالب مزودة بجهاز دوران بزاوية 90 درجة. كما تُستخدم لتقطيع الكتل الخرسانية في قوالب مربعة بارتفاع 1.2 متر (وهذه الماكينة مناسبة أيضًا للقوالب بارتفاع 0.6 متر).
المواصفات
- الموديل: HDFMSQ-001C
- الأبعاد 4600×3100×3900×3900 مم
- الطاقة: 11.8 كيلو واط
- قطر عجلة الحدافة (دولاب الموازنة(: 600 مم
- سرعة القطع: 10 إلى 12 متر مكعب/ساعة
ملاحظة: يمكن أن تقطع أي قياس في حدود 600 مم، وتشمل العروض الشائعة (سماكات) 100 مم، 120 مم، 150 مم، 200 مم، 240 مم، 300 مم، 350 مم، وإلخ.
الميزات
- إمكانية القطع المزدوج: منشار واحد يكمل كلاً من القطع الأفقي والرأسي، مما يقلل من التكاليف.
- سهولة ضبط المقاس: يتم التحكم فيها بالكامل بواسطة نظام التحكم PLC، وإدخال أبعاد القطع المطلوبة (أي مقاس في حدود 600 مم)، ويتم إكمال مهمة القطع تلقائيًا، مما يجعل إدارة المصنع أسهل.
- الدقة والمظهر الجميل: هامش خطأ قياس القطع أقل من 1 مم. ويتم التحكم في عملية التقطيع بالكامل بواسطة حاسوب دقيق (لا تغادر الكتلة الخرسانية اللوحة السفلية)، مما يضمن دقة عالية وسطحًا أملسًا وجميل.
- توفير تكلفة اليد العاملة: يمكن لشخص واحد إكمال عملية القطع.
- سهولة استبدال شفرات المنشار: يمكن تغيير شفرات المنشار في دقيقة إلى دقيقتين.
- تحد من الخسائر وتكاليف القطع: يقطع رأس المنشار عموديًا لأسفل دون ضغط سلبي، مما يقلل من الاحتكاك على شفرة المنشار، وبالتالي يجعلها أكثر متانة ويطيل من عمرها مما يوفر التكاليف.
- أداء فائق وعالي الدقة: يمكنها قطع الكتل الخرسانية الرطبة شبه الجافة (0.5-2MPA) والكتل الخرسانية المتصلبة ( بضغط 3.5 إلى 5 ميغاباسكال).
- متعدد الوظائف: يمكنه قطع كتل الخرسانة الخلوية (NAAC)، وكتل الخرسانة الرغوية المعزولة EPS، وكتل الركام خفيفة الوزن مثل كتل السيراميك أو البيرلايت.
